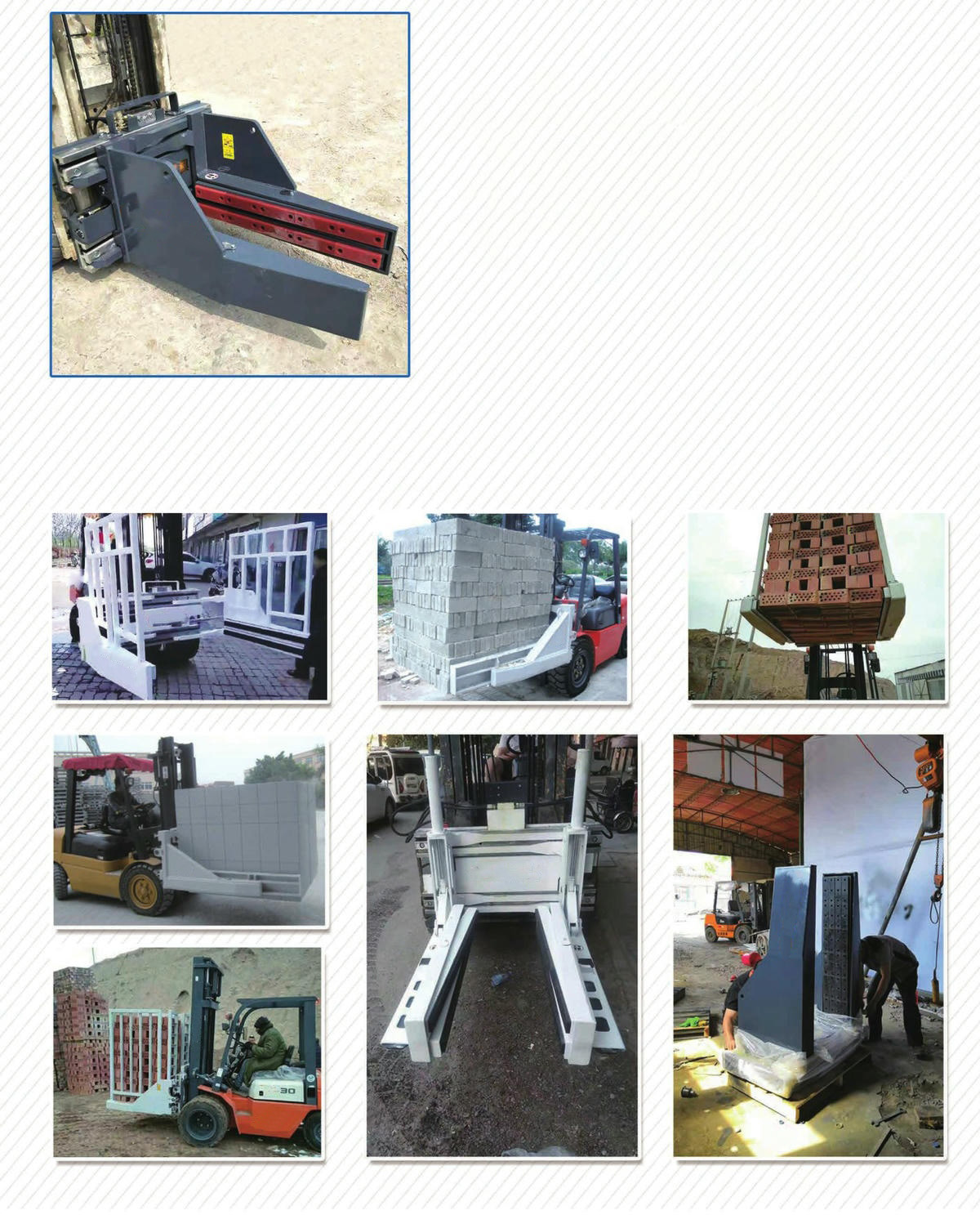

المشبك الطوب

مشبك الطوب الشوكي هو ملحق متخصص مصمم للتعامل مع الطوب المكدس (مثل الطوب الأحمر والطوب الأسمنتي، إلخ). يُثبّت هذا المشبك كومة الطوب بأكملها بواسطة مشبك ميكانيكي، مُغنيًا بذلك عن المناولة اليدوية أو النقل بالشوكة السائبة، مما يُمكّن من التحميل والتفريغ والتكديس بكفاءة وأمان. يُستخدم هذا المشبك عادةً في مواقع البناء، وأسواق مواد البناء، ومصانع الطوب، وغيرها من المواقع، ويُحسّن بشكل كبير من كفاءة التشغيل مع الحفاظ على سلامة الطوب.

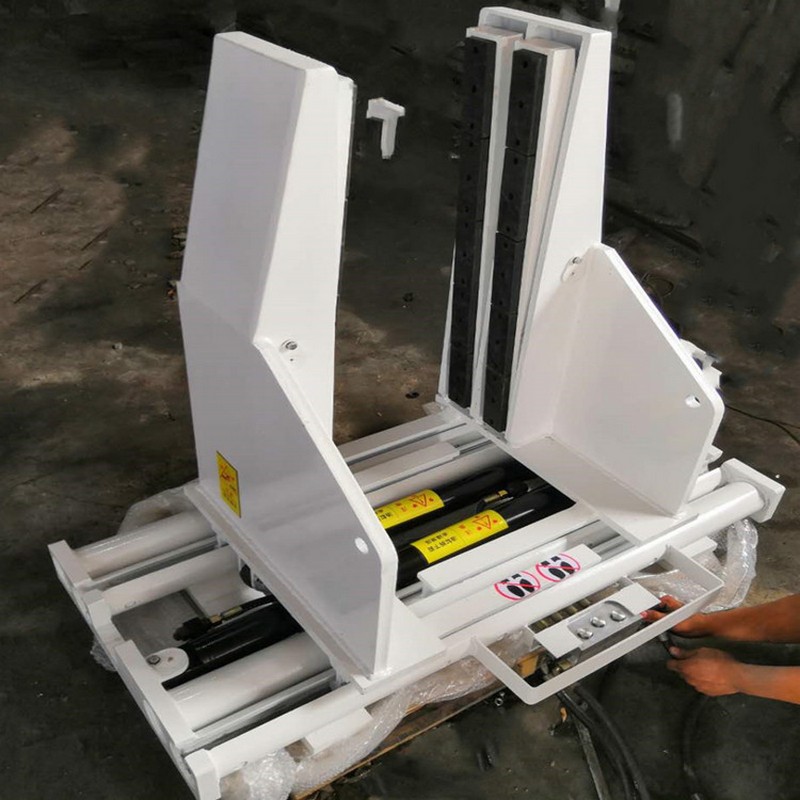

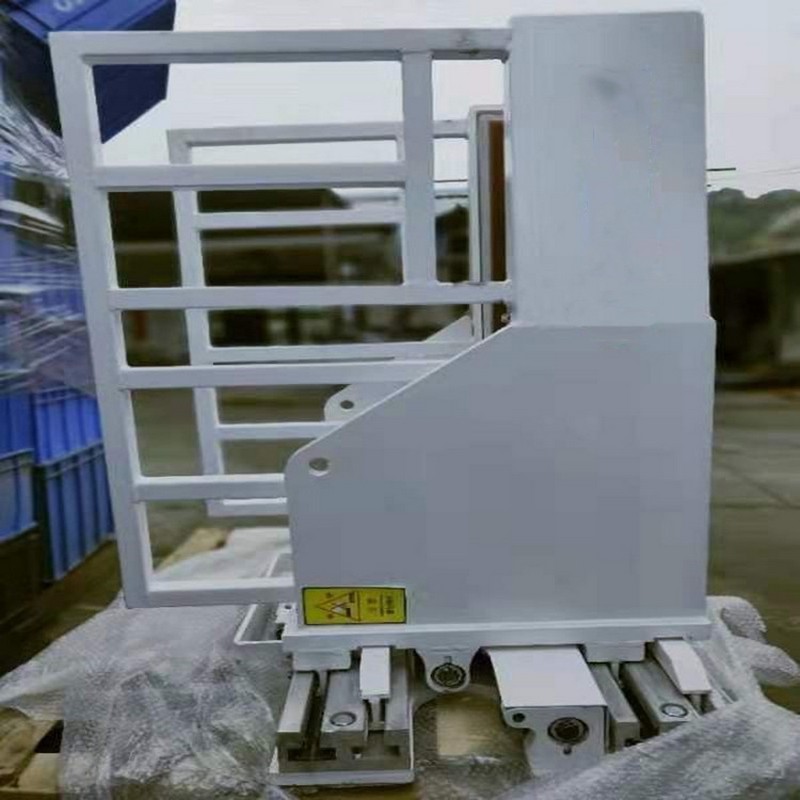

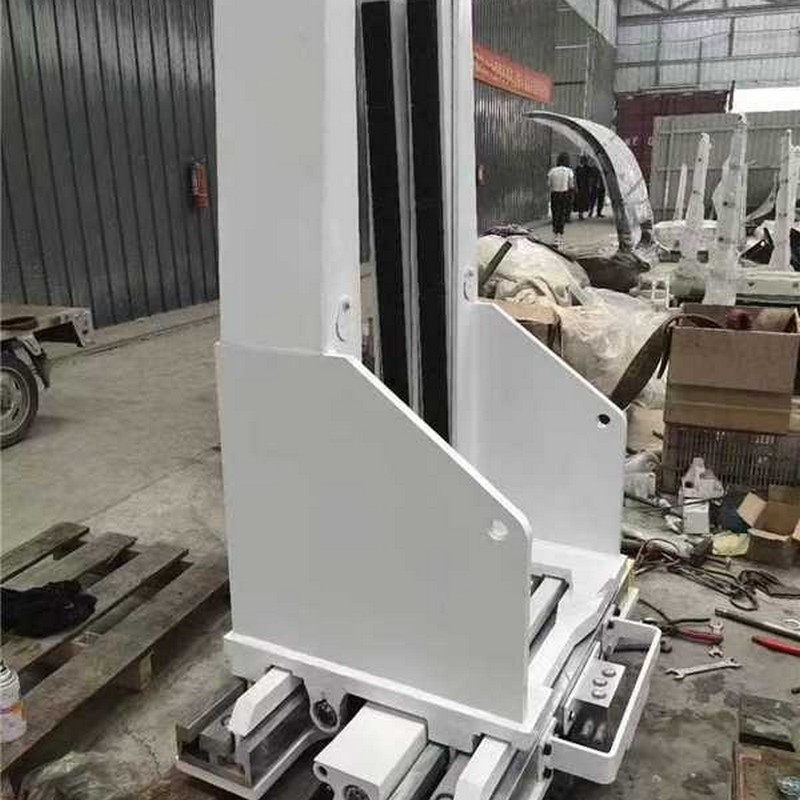

المكونات الهيكلية

الأجزاء الرئيسية تشمل:

• أذرع تثبيت (صفائح): تتصل مباشرةً بالطوب، وهي مصنوعة عادةً من فولاذ عالي القوة على شكل صفائح متوازية (بأسطح مقاومة للتآكل). تدور هذه الأذرع للفتح والإغلاق، وتتكيف مع سماكات مختلفة للمكدسات (عادةً من 300 مم إلى 800 مم).

• النظام الهيدروليكي (المحرك الرئيسي): يتكون من أسطوانة هيدروليكية وصمام تحكم، يعملان بنظام هيدروليكي للرافعة الشوكية للتحكم في فتح وإغلاق الأذرع. يوفر قوة تثبيت ثابتة لمنع ارتخاء المدخنة.

• آلية التعديل: تتكيف تلقائيًا مع سماكات المكدس المختلفة (على سبيل المثال، من طبقة واحدة إلى طبقات متعددة)، مع توفير بعض الموديلات ضبطًا دقيقًا يدويًا للملاءمة الدقيقة.

• إطار التوصيل: يقوم بتركيب المشبك على عربة شوكة الرافعة الشوكية، ويتزامن مع وظائف الرفع/الإمالة الخاصة بالرافعة الشوكية ونقل الطاقة.

• تصميم مضاد للانزلاق: تتميز بعض الموديلات بأسطح محكمة أو وسادات ناعمة على أذرع التثبيت لزيادة الاحتكاك ومنع الانزلاق أثناء النقل.

مبدأ العمل

أثناء العملية:

1. الإعداد: تقوم الرافعة الشوكية بوضع شوكاتها أسفل قاعدة كومة الطوب.

٢. التثبيت: يُفعّل المُشغّل النظام الهيدروليكي عبر مقبض التحكم. يدفع الزيت الهيدروليكي الأذرع إلى الداخل لتثبيت المكدس بالتساوي من كلا الجانبين. يُثبّت التصميم المُضاد للانزلاق الطوب، بينما تُناسب آلية الضبط سُمك المكدس.

3. المناولة: مع تثبيت الكومة، تقوم الرافعة الشوكية برفعها ونقلها إلى الموقع المستهدف (على سبيل المثال، كومة موقع البناء، رف المستودع). تساعد وظيفة الإمالة على محاذاة المكدس إذا لزم الأمر.

4. الإطلاق: عند الوصول إلى الوجهة، تفتح الأذرع لوضع المكدس بشكل آمن.

سيناريوهات التطبيق النموذجية

• مواقع البناء: تفريغ الطوب إلى مناطق البناء أو الأكوام المؤقتة.

• أسواق/مستودعات مواد البناء: تخزين وفرز وتكديس الطوب على الرفوف.

• مصانع الطوب: نقل أكوام الطوب النهائية من خطوط الإنتاج إلى الشاحنات.

• النقل اللوجستي: تحميل/تفريغ الطوب من الشاحنات أو الحاويات.

يعمل مشبك الطوب على تعزيز السلامة والكفاءة والحماية أثناء التعامل مع الطوب من خلال المشبك الميكانيكي، مما يجعله ملحقًا أساسيًا في صناعة مواد البناء.
