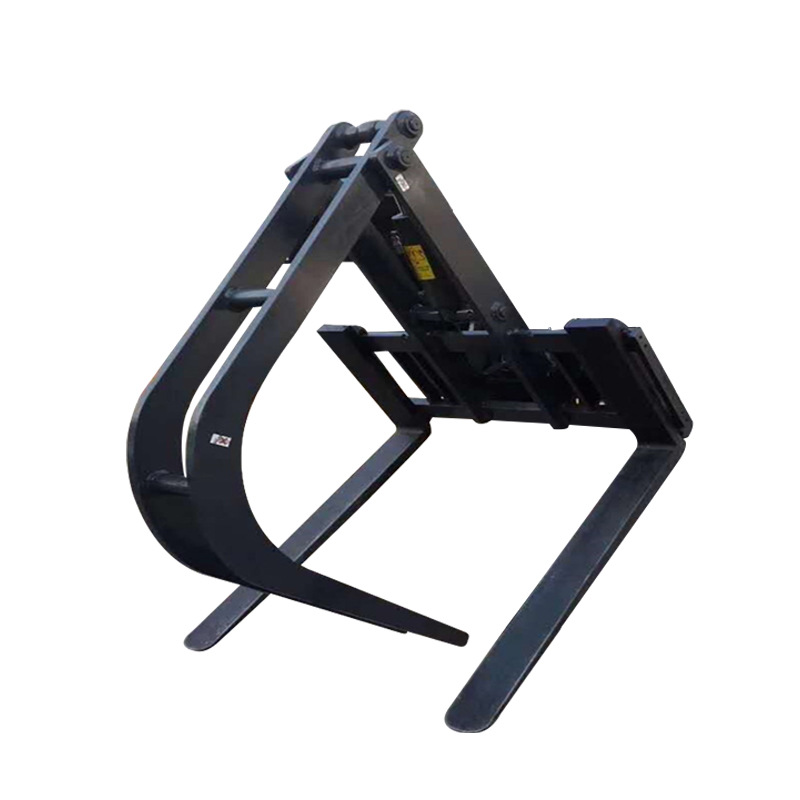

مشبك أنابيب الصلب

مشبك الأنابيب الفولاذية الملحق بالرافعة الشوكية هو أداة متخصصة مصممة للتعامل مع الأنابيب الفولاذية. يُثبّت هذا المشبك الأنابيب بإحكام من خلال المشبك الميكانيكي، مُستبدلاً بذلك الربط اليدوي التقليدي أو الرفع بالحبال، مما يُتيح عمليات تحميل وتفريغ وتكديس فعّالة وآمنة. يُستخدم هذا المشبك عادةً في مستودعات الخدمات اللوجستية، ومواقع البناء، ومصانع معالجة الهياكل الفولاذية حيث يكثر التعامل مع الأنابيب الفولاذية، مما يُحسّن السلامة والكفاءة التشغيلية بشكل كبير.

المكونات الهيكلية

الأجزاء الرئيسية تشمل:

• أذرع التثبيت (الفكوك): تتصل مباشرةً بالأنابيب، وهي مصنوعة عادةً من فولاذ سبائك عالي القوة بتصميمات قوسية (أو صفائح متوازية قابلة لتعديل العرض). السطح مغطى بطبقات مانعة للانزلاق (مثل وسادات مطاطية) لمنع خدش سطح الأنبوب وتعزيز الاحتكاك. تدور الأذرع للفتح والإغلاق، متكيفةً مع أقطار الأنابيب المختلفة.

• النظام الهيدروليكي (المحرك الرئيسي): يتكون من أسطوانة هيدروليكية، وصمام تحكم، وأنابيب. يستخدم النظام الهيدروليكي للرافعة الشوكية لتشغيل فتح وإغلاق الأذرع. بعض الطُرز خفيفة الوزن تستخدم محركات كهربائية أو هوائية.

آلية الضبط: تتكيف معظم الطُرز تلقائيًا مع أقطار الأنابيب المختلفة (النطاق الشائع: ٣٠ مم - ٢٠٠ مم). تتحكم الأسطوانات الهيدروليكية أو آليات الربط في الحركة المتزامنة للأذرع، مما يُغني عن الضبط اليدوي.

• إطار التوصيل: يقوم بتركيب المشبك على عربة شوكة الرافعة الشوكية، ويتزامن مع وظائف الرفع/الإمالة الخاصة بالرافعة الشوكية ونقل الطاقة الهيدروليكية.

• هياكل التوجيه والتحديد: تتضمن بعض الموديلات فتحات توجيه أو محددات للمساعدة في تحديد مركز الأنبوب أثناء التثبيت، مما يمنع سوء المحاذاة.

مبدأ العمل

خطوات العملية:

1. الإعداد: ترفع الرافعة الشوكية الأنبوب (على سبيل المثال، إدخال الشوكات أسفل قاعدة الأنبوب أو القسم الأوسط).

2. التثبيت: يقوم المشغل بتنشيط النظام الهيدروليكي عبر مقبض التحكم. يقوم الزيت الهيدروليكي بدفع الأذرع إلى الداخل للإمساك بالأنبوب بالتساوي من كلا الجانبين. تعمل الطبقة المضادة للانزلاق على تأمين الأنبوب، بينما يتم ضبط الأذرع تلقائيًا (أو يتم ضبطها مسبقًا) لتناسب قطر الأنبوب، مما يضمن الاستقرار.

٣. المناولة: بعد تثبيتها، تستطيع الرافعة الشوكية رفع الأنبوب ونقله إلى وجهته (مثلاً، أرفف، ساحات تخزين). تساعد وظيفة الإمالة على محاذاة الأنبوب عند الحاجة.

4. الإطلاق: في الموقع المستهدف، يتم فتح الأذرع لوضع الأنبوب بأمان.

سيناريوهات التطبيق النموذجية

• التخزين اللوجستي: فرز وتكديس وتحميل/تفريغ الأنابيب في المستودعات.

• مواقع البناء: نقل أنابيب السقالة أو دعامات القوالب إلى مواقع العمل.

• مصانع الهياكل الفولاذية: نقل الأنابيب الفولاذية النهائية أو الخام (على سبيل المثال، عوارض H، الأنابيب المربعة).

• تصنيع الآلات: التعامل مع الأنابيب الدقيقة لتجنب تلف السطح.

يعمل مشبك الأنابيب الفولاذية على تعزيز السلامة والكفاءة وحماية الأنابيب أثناء عمليات المناولة، مما يجعله أداة أساسية للصناعات التي تعمل بأنابيب الصلب.
