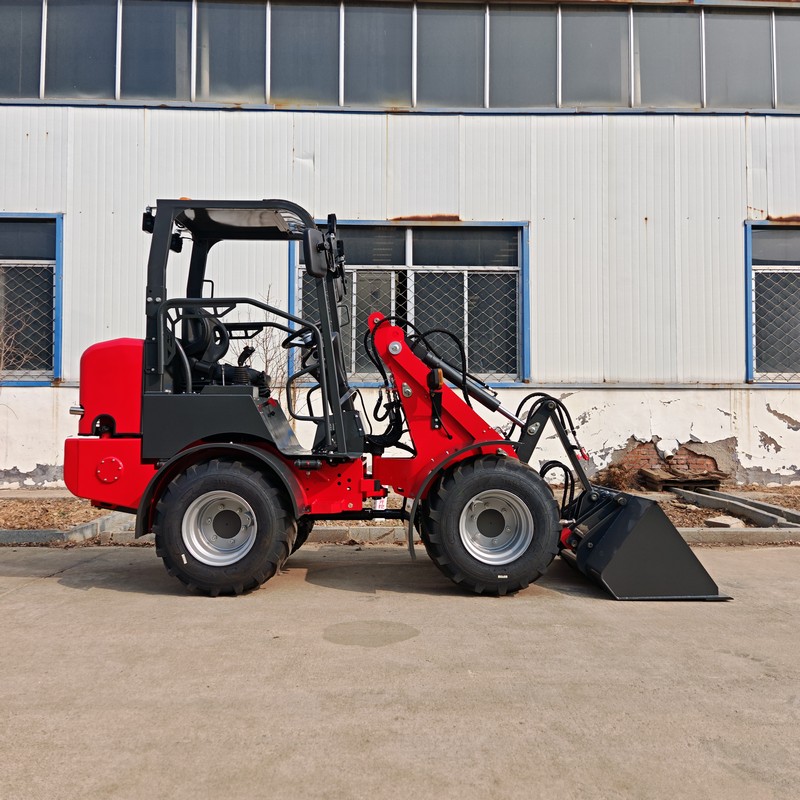

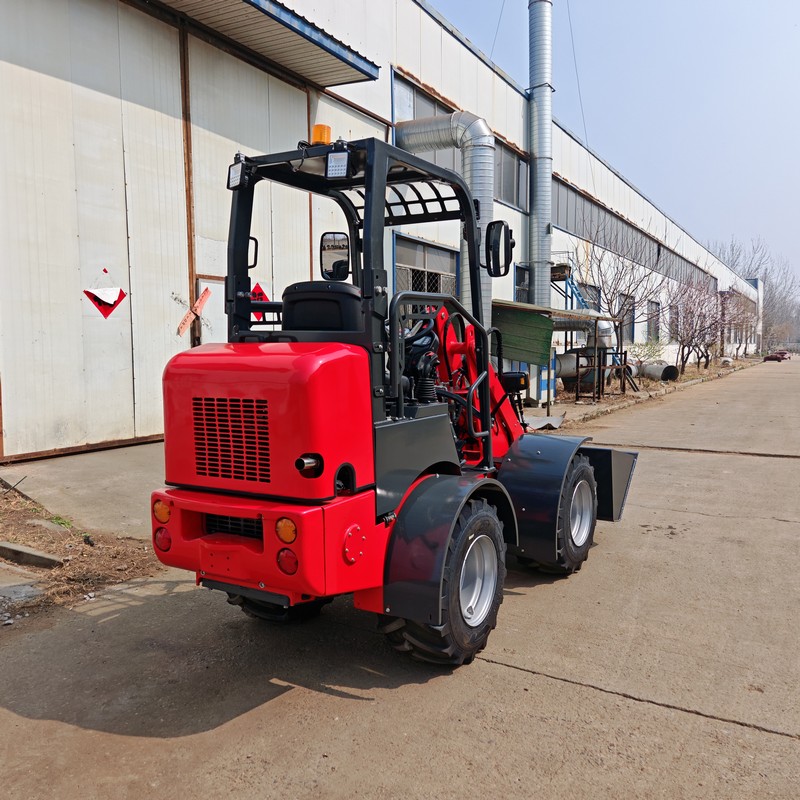

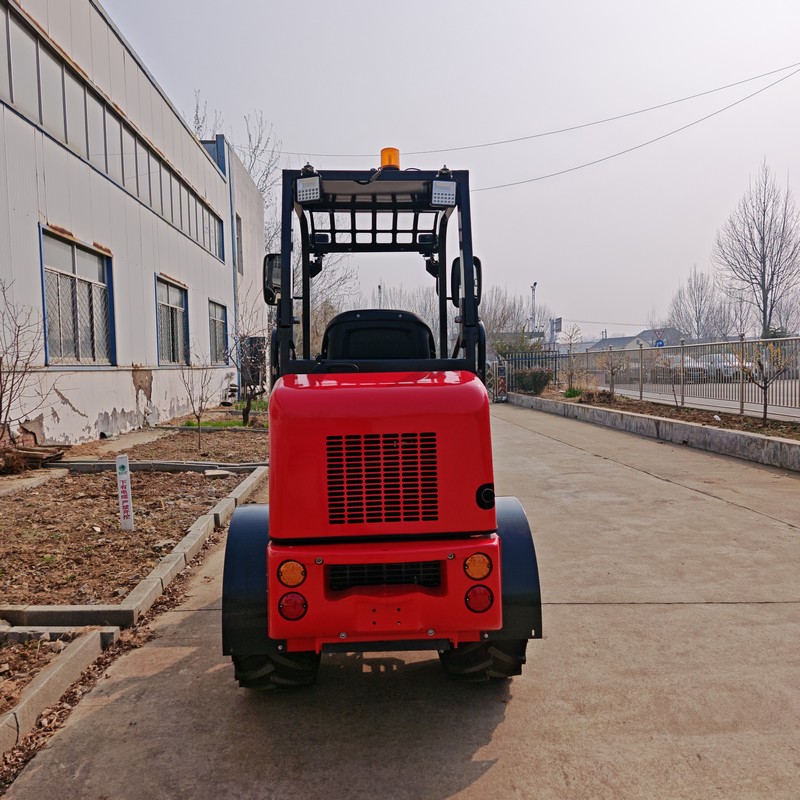

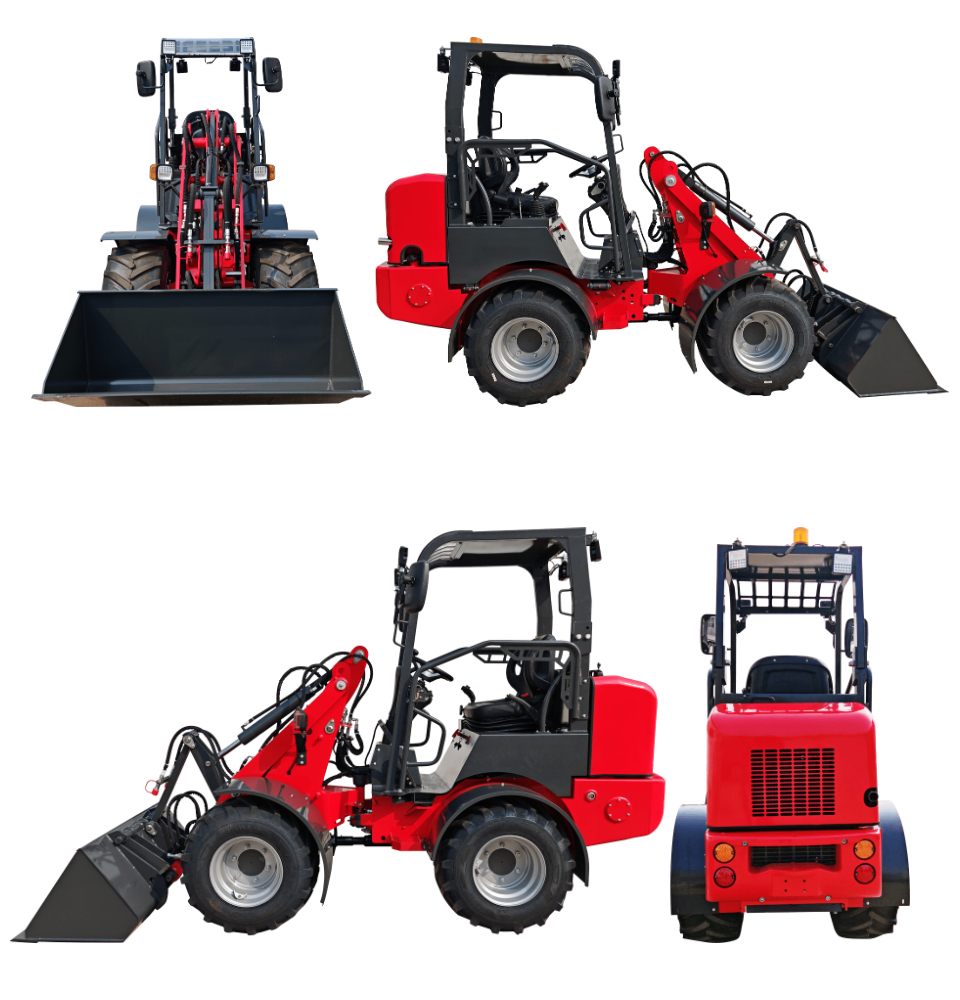

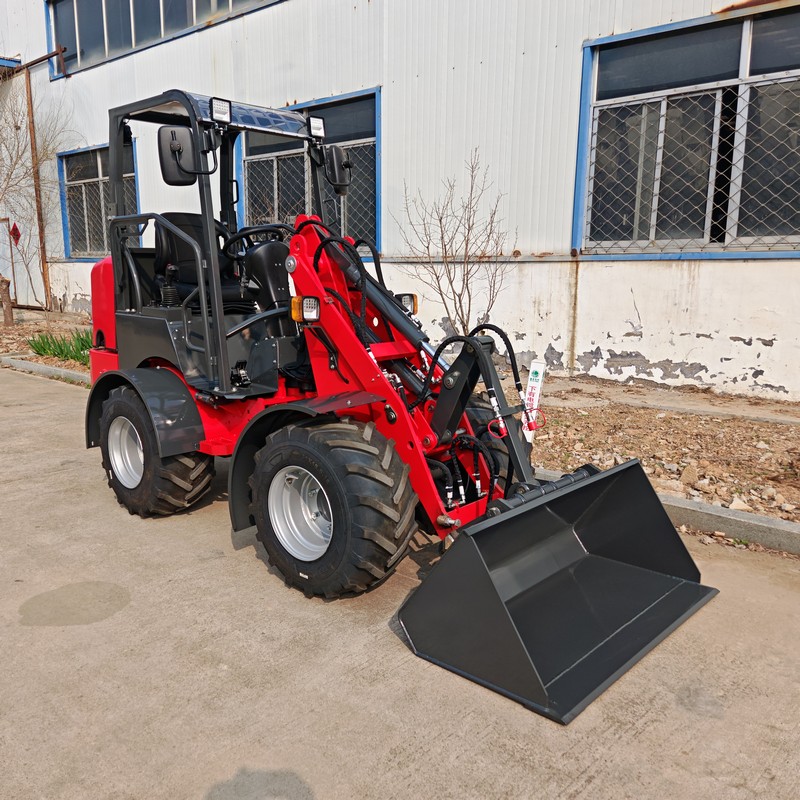

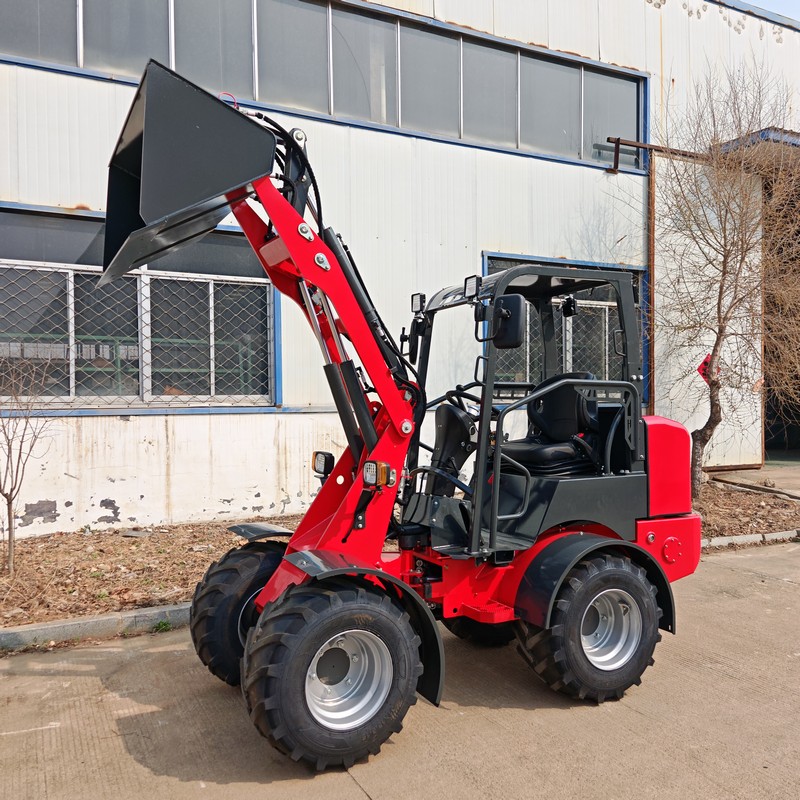

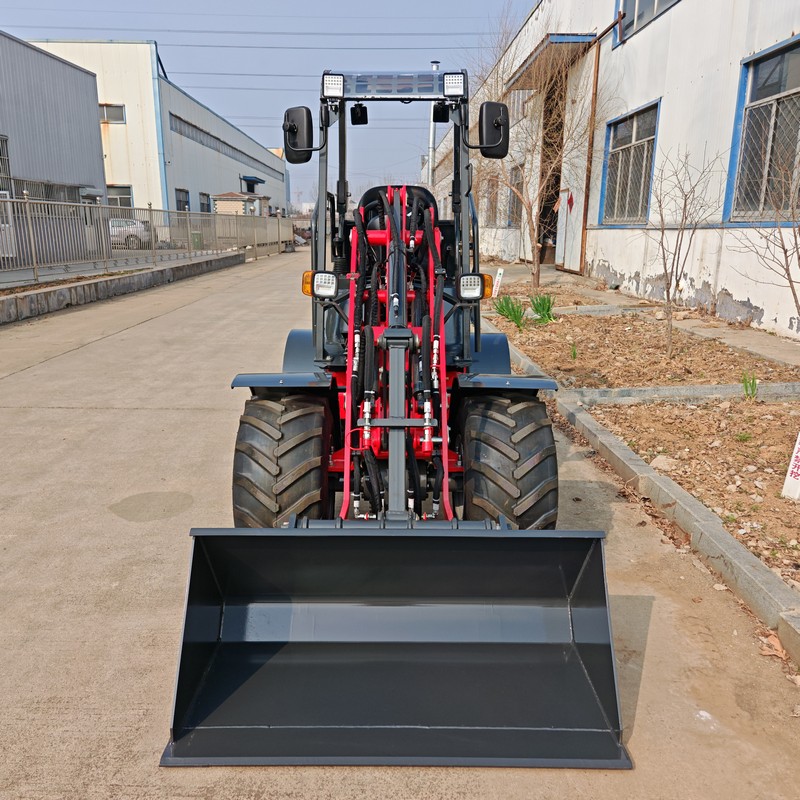

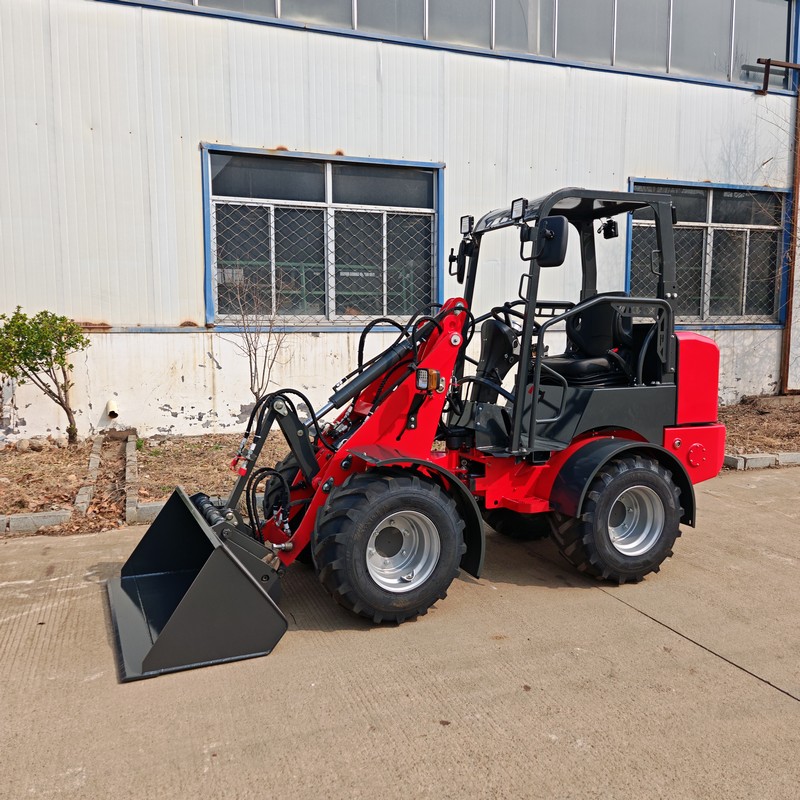

الجرافة ذات العجلات المدمجة
1.مدمج ورشيق: نصف قطر دوران مصغر، مثالي للمساحات الضيقة.
2.قوي وفعال: محرك ديزل من المستوى الأوروبي الخامس، يقدم استهلاكًا منخفضًا للوقود.
3.متين ومستقر: تصميم هيكلي قوي يضمن صلابة استثنائية وعمرًا طويلًا.
4.متعدد الاستخدامات: مزود بقارنة سريعة، متوافق مع مجموعة واسعة من الملحقات.
5.شامل: نظام دفع رباعي مصمم لظروف العمل المتنوعة.
6.تحكم سهل الاستخدام: تشغيل بديهي بعصا التحكم لأداء فعال.
7.راحة وسهولة في الصيانة: كابينة مريحة مع نقاط خدمة يسهل الوصول إليها.
تم تصميم هذه اللودر الصغير خصيصًا لتحقيق الكفاءة العالية والمرونة العالية. بفضل هيكله المدمج، وقوته القوية، ونظام الدفع الرباعي، وتصميم التشغيل بالمقبض، فإن هذه المعدة مناسبة تمامًا للعمليات في المساحات الضيقة مثل مواقع البناء الحضرية، ومزارع التربية، ومستودعات المصانع.

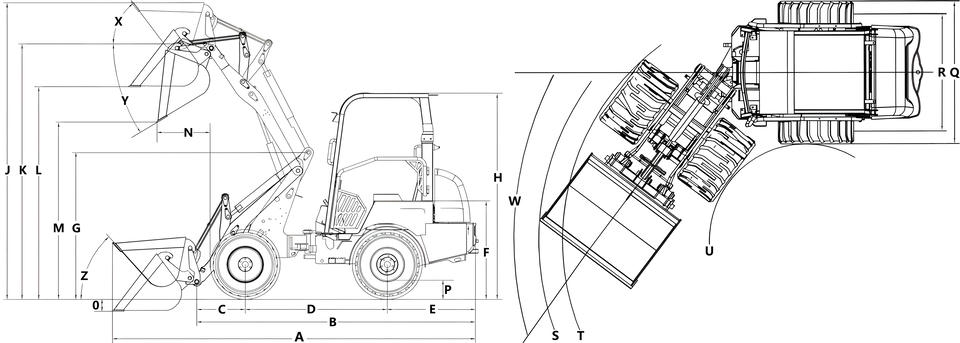

| المواصفات الفنية للمحمل المضغوط | ||||
| أبعاد | الطول الإجمالي | أ. | 3660 مم | 144.1 بوصة |
| الطول الإجمالي بدون الجرافة | ب | 3020 مم | 118.9 بوصة | |
| البروز الأمامي | ج | 520 ملم | 20.5 بوصة | |
| قاعدة العجلات | د | 1500 مم | 59 بوصة | |
| الجزء الخلفي المتدلي | ه | 1000 ملم | 39.4 بوصة | |
| ارتفاع المقعد | ف | 1130 مم | 44.5 بوصة | |
| الارتفاع إلى دبوس مفصل أسطوانة الرفع | ز | 1620 مم | 63.8 بوصة | |
| الارتفاع مع الحماية العلوية | ح | 2280 مم | 89.8 بوصة | |
| ارتفاع التشغيل الإجمالي | جي | 2940 مم | 115.8 بوصة | |
| الارتفاع إلى دبوس مفصل الجرافة | ك | 2780 مم | 109.5 بوصة | |
| ارتفاع التحميل | ل | 2610 مم | 102.8 بوصة | |
| ارتفاع الإغراق | م | 2220 مم | 87.4 بوصة | |
| مدى التفريغ | نعم. | 340 مم | 13.4 بوصة | |
| عمق الحفر | يا | 100 ملم | 3.9 بوصة | |
| الخلوص الأرضي الأدنى | ص | 220 مم | 8.7 بوصة | |
| العرض الإجمالي | س | 1310 مم | 51.6 بوصة | |
| عرض المداس | ر | 920 ملم | 36.2 بوصة | |
| أقصى نصف قطر | س | 2640 مم | 103.9 بوصة | |
| نصف قطر الحافة الخارجية | ت | 2300 مم | 90.6 بوصة | |
| نصف القطر الداخلي | يا… | 1475 مم | 58.1 بوصة | |
| زاوية المفصل | دبليو | 52° | 52° | |
| زاوية الإمالة عند أقصى ارتفاع للرفع | X | 52° | 52° | |
| زاوية التفريغ عند أقصى ارتفاع للرفع | يا | 35 درجة | 35 درجة | |
| زاوية إمالة الجرافة على الأرض | Z | 46° | 46° | |
| أوزان | الوزن الصافي (مع الجرافة والوقود والزيت الهيدروليكي) |
2016 كجم | 4445 رطل | |
| الحمل المقدر (جسم اللودر بعجلات مستقيم) |
850 كجم | 1874 رطل | ||
| الحمل المقدر (هيكل اللودر ذو العجلات منحني) |
550 كجم | 1213 رطل | ||
| وزن الإمالة | 1100 كجم | 2425 رطل | ||
| النظام الهيدروليكي | معدل تدفق نظام القيادة | 64 لتر/دقيقة | 14 جالونًا في الدقيقة (المملكة المتحدة) | |
| ضغط نظام القيادة | 400 بار | 5802 رطل لكل بوصة مربعة | ||
| معدل تدفق نظام العمل | 40 لتر/دقيقة | 8.8 جالونًا في الدقيقة (المملكة المتحدة) | ||
| ضغط نظام العمل | 160 بار | 2321 رطل لكل بوصة مربعة | ||
| وقت رفع الذراع | 3.4 ثانية | 3.4 ثانية | ||
| وظيفة التسوية التلقائية | نعم. | |||
| السعة و السرعة و الدلو |
سعة خزان الوقود | 26 لتر | 5.72 جالون (إمبراطوري) | |
| سعة خزان الزيت الهيدروليكي | 40 لتر | 8.8 جالون (إمبراطوري) | ||
| سرعة | 20 كم/ساعة | 12.4 ميل/ساعة | ||
| دلو | 0.26 م³ | 57.19 جالون (إمبراطوري) | ||
| نظام القيادة | نوع القيادة | الهيدروستاتيكي | ||
| ناقل الحركة | كهربائي، بدون تروس | |||
| كهربائي النظام |
الجهد التشغيلي | 12 فولت | ||
| بطارية | 72 أمبير/ساعة | |||
| مولد | 60A | |||
| الفرامل والإطارات | تشغيل الفرامل | فرامل الأسطوانة لناقل الحركة | ||
| صور | 35x15.5-15 | |||
| محرك اختياري (1) | نموذج | شينتشاي 3B11X51 | ||
| يكتب | تبريد بالماء | |||
| عدد الأسطوانات | 3 | |||
| الانبعاثات | أوروبا المرحلة الخامسة | |||
| النزوح | 1.123 لتر | 68.53 بوصة مكعبة | ||
| خرج الطاقة | 18.5 كيلوواط/3000 دورة في الدقيقة | |||
| محرك اختياري (2) | نموذج | محرك كوبوتا D1105-EF22 | ||
| يكتب | تبريد بالماء | |||
| عدد الأسطوانات | 3 | |||
| الانبعاثات | أوروبا المرحلة الخامسة | |||
| النزوح | 1.123 لتر | 68.53 بوصة مكعبة | ||
| خرج الطاقة | (E4) 17.1 كيلوواط / 3000 دورة في الدقيقة | |||
| محرك اختياري (3) | نموذج | محرك كوبوتا V1505-EF01-CN4 | ||
| يكتب | تبريد بالماء | |||
| عدد الأسطوانات | 4 | |||
| الانبعاثات | أوروبا المرحلة الخامسة | |||
| النزوح | 1.498 لتر | 91.41 بوصة مكعبة | ||
| خرج الطاقة | 18.2 كيلوواط / 2300 دورة في الدقيقة | |||

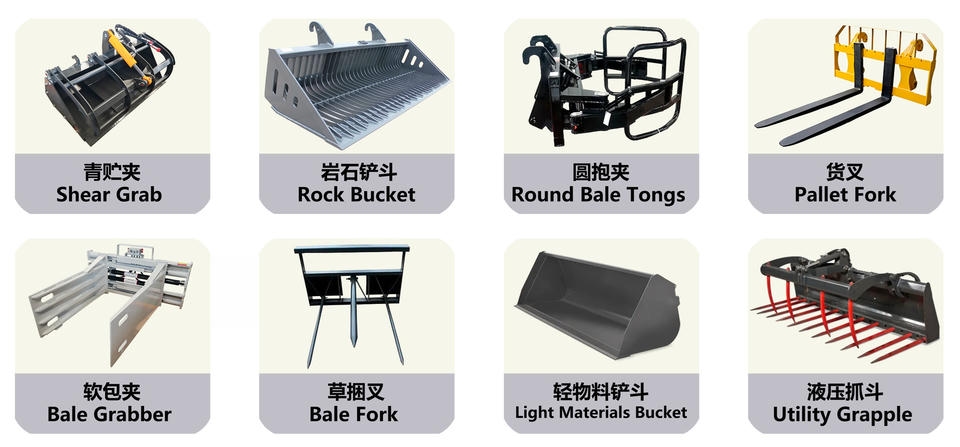

مرفقات

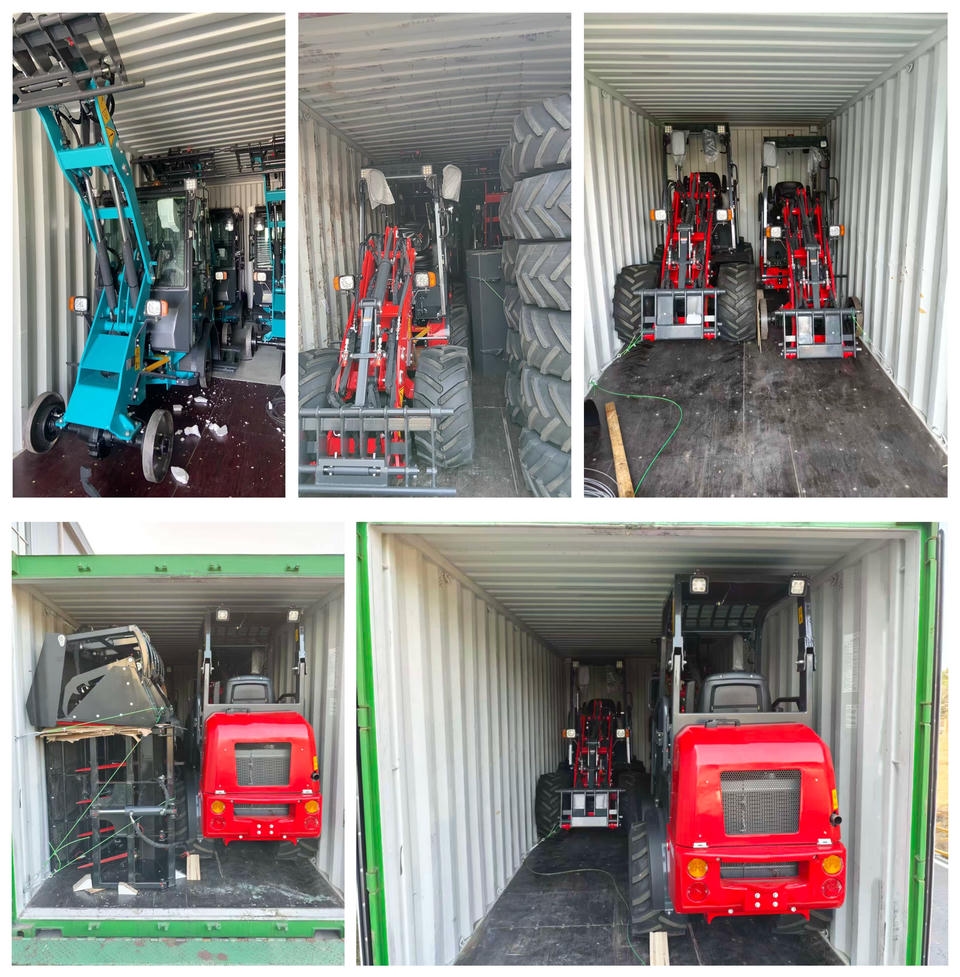

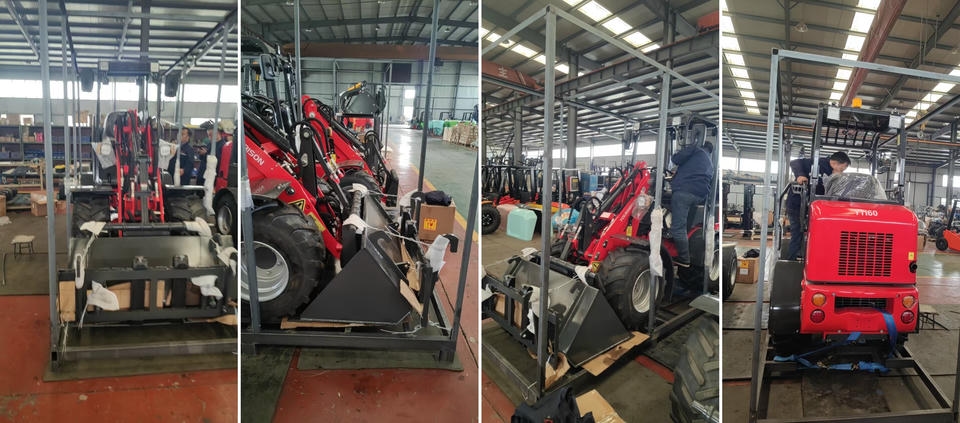

التعبئة والتغليف والشحن
بفضل أكثر من 20 عامًا من الخبرة في تصميم وتصنيع الآلات الهندسية، تمتلك شركتنا مجموعة كاملة من مرافق التصنيع. نحن متخصصون في مجموعة واسعة من المنتجات، بما في ذلك الرافعات الشوكية التي تعمل بالديزل، والرافعات الشوكية الكهربائية، والرافعات الشوكية التي تعمل بالغاز البترولي المسال، واللوادر الصغيرة، واللوادر الانزلاقية، وملحقات اللوادر. تُستخدم معداتنا على نطاق واسع في التخزين والخدمات اللوجستية، والهندسة البلدية، والزراعة، والثروة الحيوانية، والمزارع، ومشاريع البنية التحتية للمناظر الطبيعية. كما نقدم حلولًا متكاملة لتطوير المعدات المخصصة. بعد التصدير إلى العديد من البلدان وخدمة آلاف العملاء، نرحب بكم بحرارة لزيارة مصنعنا للتعاون التجاري.
