المشبك المسطح

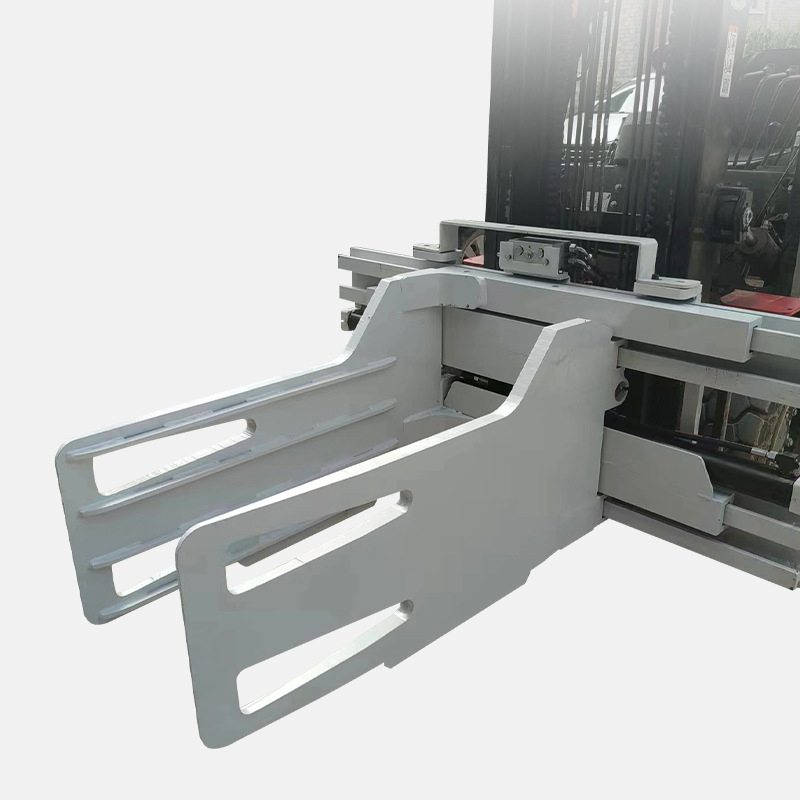

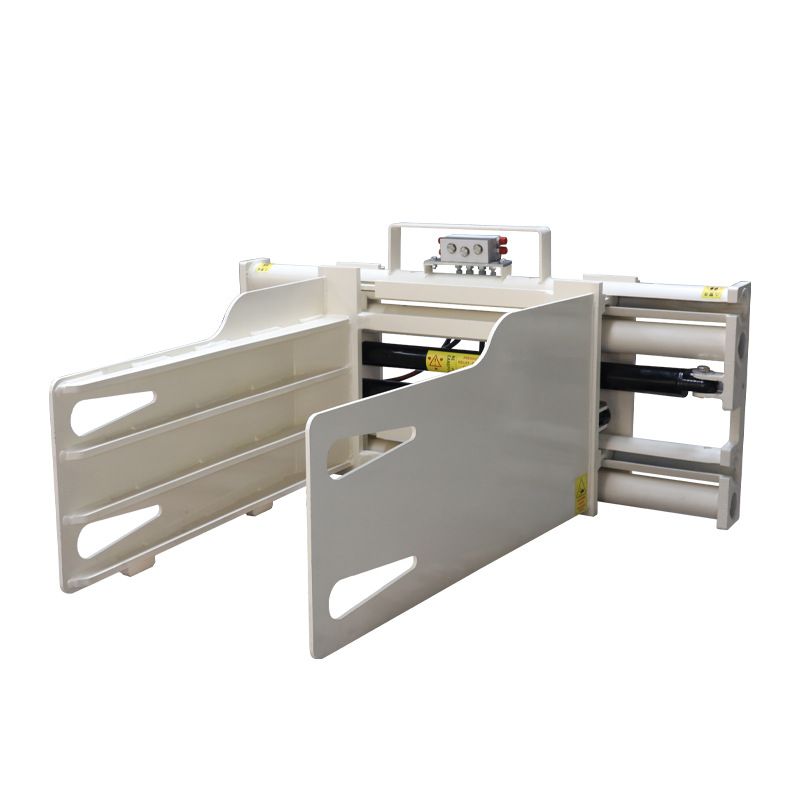

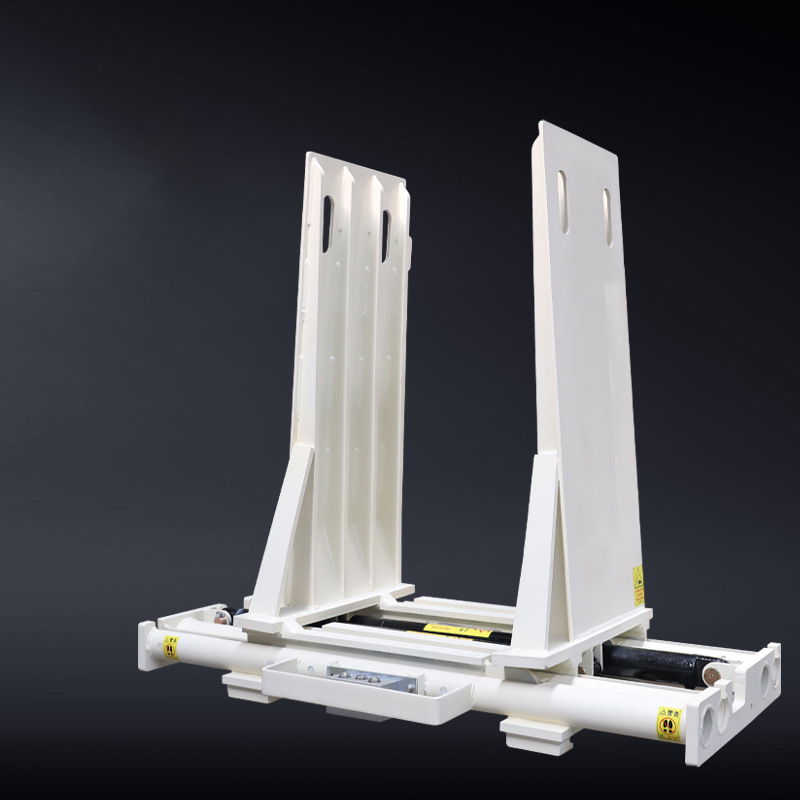

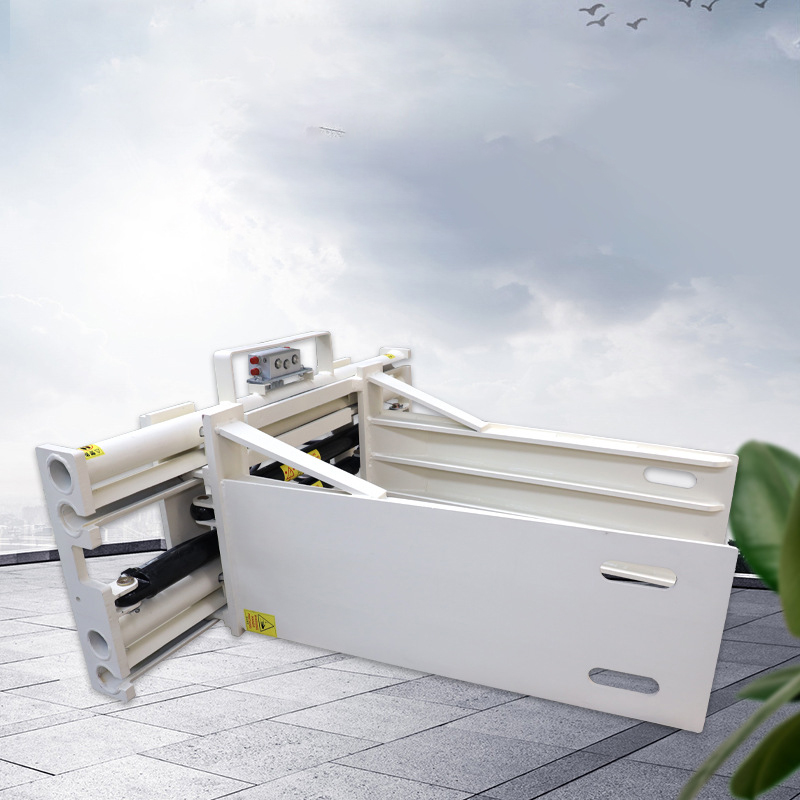

مشبك النقل الجانبي المسطح للرافعة الشوكية هو ملحق يُثبَّت على الرافعة الشوكية لمناولة المواد. فيما يلي لمحة موجزة عن هيكله، ومبدأ عمله، وميزاته، وتطبيقاته:

بناء

• جهاز تحريك جانبي: هو المكون الأساسي الذي يُمكّن من تحريك البضائع أفقيًا من اليسار إلى اليمين، ويتكون عادةً من أسطوانة تحريك جانبي وقضبان توجيه. تُوفر الأسطوانة الطاقة اللازمة لدفع القطعة (باستخدام شوكات/مشبك) على طول القضبان للحركة من اليسار إلى اليمين. تتراوح مسافات التحريك الجانبي الشائعة بين 150 و300 مم لكل جانب، مما يسمح بضبط دقيق لموضع البضائع وفقًا لظروف العمل المختلفة.

• جهاز تثبيت مسطح: يُستخدم لتثبيت البضائع، ويتألف بشكل أساسي من أذرع تثبيت (تلامس وتطبق قوة مباشرة)، وأسطوانة هيدروليكية (ذراع قيادة للفتح والإغلاق)، وإطار توصيل (يربط إطار شوكة الرافعة الشوكية/جهاز الإزاحة الجانبية لضمان الثبات). صُمم شكل الذراع بناءً على نوع الحمولة (مثل أذرع مسطحة للبضائع العادية)، ويتحكم ضغط النظام الهيدروليكي في عملية التثبيت والفتح.

مبدأ العمل

• يقوم المشغل بالتحكم بمقبض التحكم في الرافعة الشوكية لتوجيه الزيت الهيدروليكي إلى أسطوانة النقل الجانبي وأسطوانة المشبك.

• بالنسبة للحركة الأفقية، يدخل الزيت إلى أسطوانة النقل الجانبي، مما يؤدي إلى تحريك الآلية لتحريك المشبك والبضائع إلى اليسار/ اليمين لتعديل الموضع. للإمساك، يتدفق الزيت إلى أسطوانة المشبك، مما يغلق الأذرع حول الحمولة؛ للإفراج، ينعكس الزيت، وتفتح الأذرع عن طريق قوة الزنبرك أو الضغط الهيدروليكي.

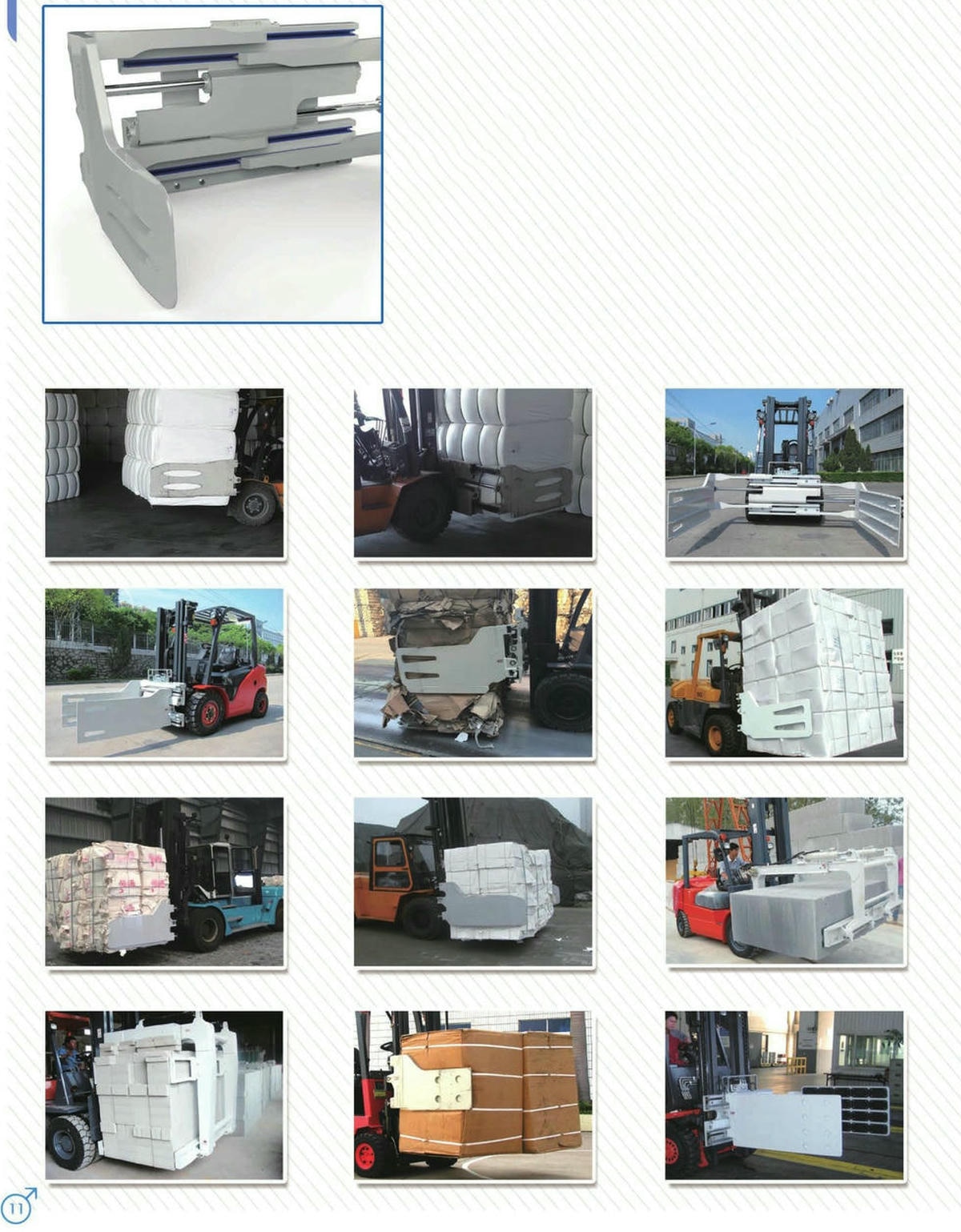

سيناريوهات التطبيق

• الخدمات اللوجستية والتخزين: نقل المنصات/المواد المسطحة بكفاءة في المستودعات أثناء مهام الدخول والخروج والتخزين، مما يضمن التكديس الأنيق والاستفادة القصوى من المساحة.

• التصنيع: نقل البضائع الخام/النهائية (مثل ألواح الصلب وألواح الخشب) مباشرة من خطوط الإنتاج إلى أماكن مخصصة، مما يقلل من مخاطر العمل اليدوي وتلف البضائع.

• الموانئ والأرصفة: التعامل مع الحاويات المسطحة والألواح الفولاذية والبضائع الأخرى أثناء التحميل/التفريغ، مما يحسن الكفاءة ويخفض تكاليف الخدمات اللوجستية.
