مشبك لفة الورق

مقدمة عن مشبك لفات الورق

مشبك لفات الورق هو ملحق رافعة شوكية مصمم خصيصًا للتعامل بكفاءة وأمان مع أنواع مختلفة من لفات الورق (مثل لفات ورق الكرافت، ولفات ورق السبورة البيضاء، ولفات الورق المموج، ولفات الأغشية البلاستيكية) ذات الشكل الأسطواني. يُثبّت هذا المشبك لفات الورق عن طريق تثبيت مراكزها أو أسطحها ميكانيكيًا، مما يمنع مشاكل مثل التدحرج أو الانزلاق أو التشوه أثناء النقل. يُستخدم على نطاق واسع في مصانع الورق، ومصانع الطباعة والتغليف، ومستودعات الخدمات اللوجستية، ومحطات الموانئ، ويضمن مناولة مستقرة للمواد دون أي تلف.

المكونات الهيكلية

يتكون مشبك لفة الورق بشكل أساسي من الأجزاء الأساسية التالية:

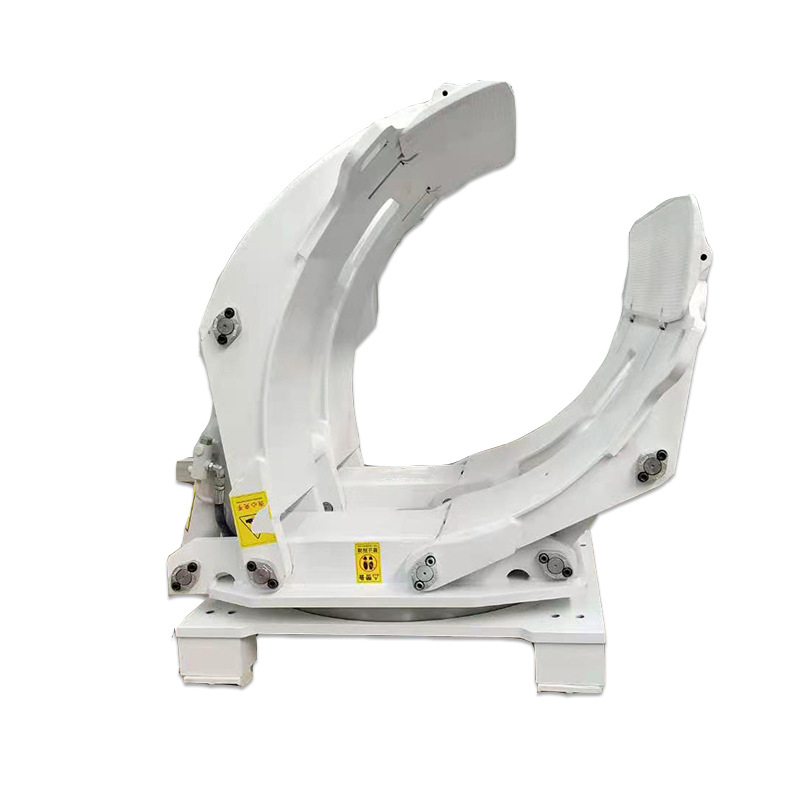

• أذرع التثبيت: هي الأجزاء التي تلامس بكرات الورق وتُمسكها مباشرةً. عادةً ما تكون مصممة على شكل لوحين متماثلين على شكل قوس أو لوحين مسطحين (قابلين للتعديل لأقطار مختلفة لللفات)، وهي مصنوعة من فولاذ عالي القوة، مع وسادات مانعة للانزلاق (مثل البولي يوريثان أو المطاط) تُضاف غالبًا إلى السطح لتعزيز الاحتكاك ومنع الانزلاق أثناء النقل.

• النظام الهيدروليكي: يشمل أسطوانات هيدروليكية (لتحريك الذراع)، وأنابيب، وصمامات تحكم. يستخدم النظام الهيدروليكي للرافعة الشوكية لتزويد الزيت، مما يتيح ضبط قوة الشد بدقة (عادةً ما تكون قادرة على توليد عدة أطنان من الضغط لاستيعاب لفات ذات أوزان مختلفة).

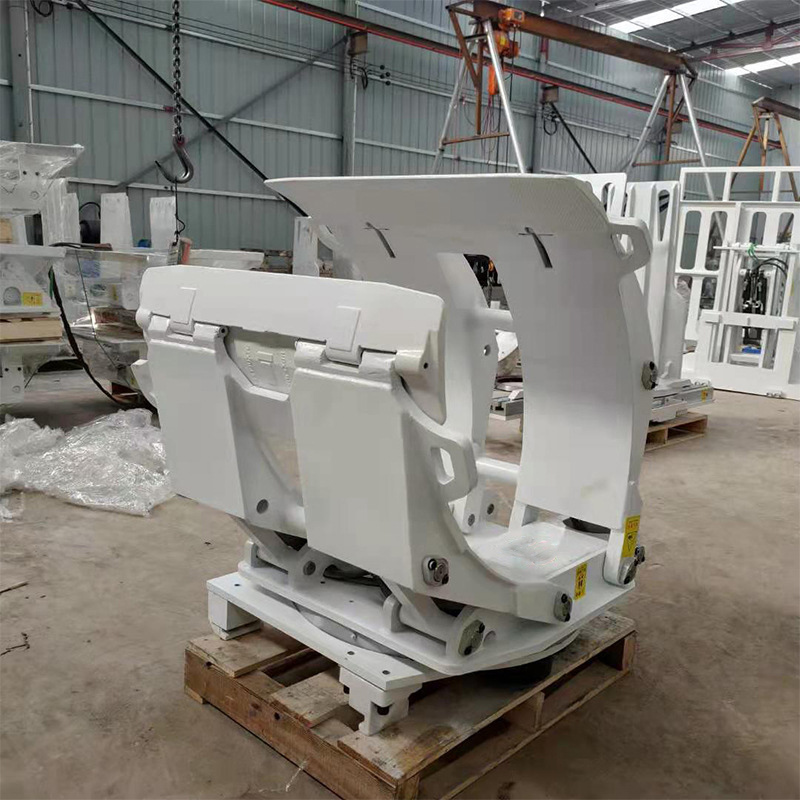

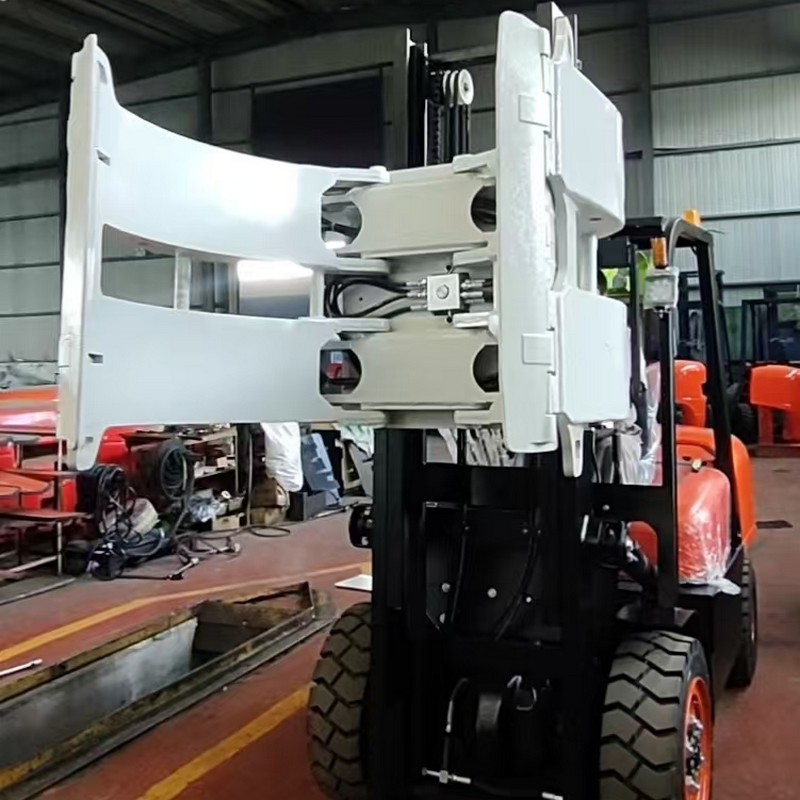

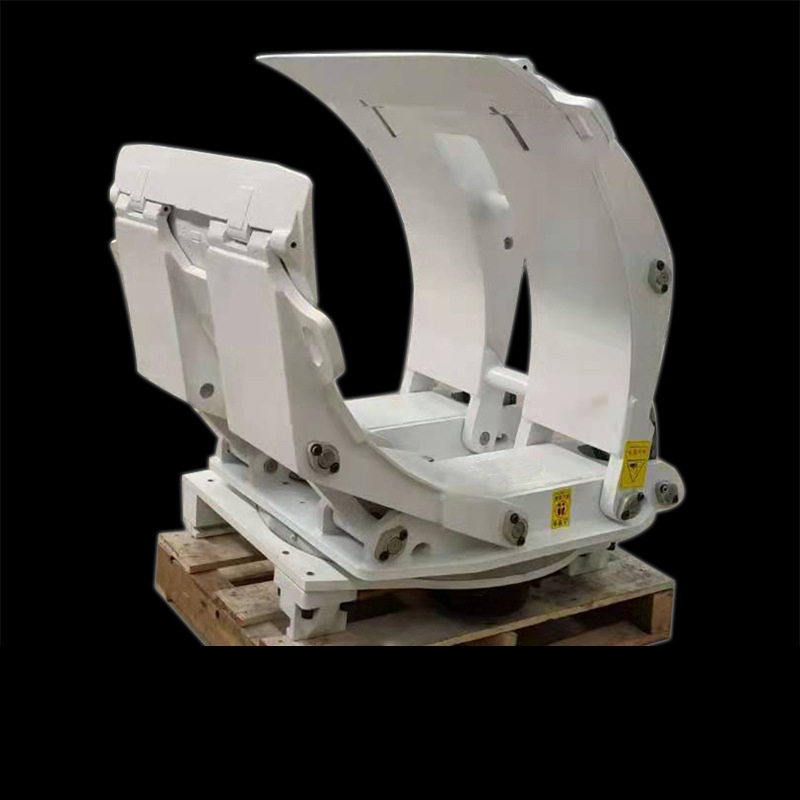

• آلية الدوران (اختيارية في الموديلات المتقدمة): تسمح لفافة الورق المثبتة بالدوران بحرية بزاوية محددة (مثل ±90 درجة أو 360 درجة)، مما يُسهّل تعديل الاتجاهات (مثل محاذاة ملصقات اللفافة أو قص الحواف قبل الطباعة). هذا يُعزز مرونة التشغيل.

• إطار التوصيل: يؤمن المشبك بعربة شوكة الرافعة الشوكية، مما يضمن تثبيتًا مستقرًا ونقل الطاقة الهيدروليكية من الرافعة الشوكية.

• جهاز التعديل: تتميز بعض الموديلات بقدرة التكيف الذاتي للقطر (على سبيل المثال، عبر آليات الربط أو المساعدة الهيدروليكية) لاستيعاب لفات ذات أحجام مختلفة تلقائيًا (النطاق النموذجي: 500 مم - 2200 مم)، مما يلغي الحاجة إلى التعديلات اليدوية المتكررة.

مبدأ العمل

أثناء التشغيل، يقوم مشغل الرافعة الشوكية بتنشيط النظام الهيدروليكي عبر مقبض التحكم:

١. آلية التثبيت: يدخل الزيت الهيدروليكي إلى أسطوانة التثبيت، مما يدفع الذراعين للإغلاق للداخل والإمساك بطرفي (أو سطح) لفة الورق. يُثبّت الضغط الميكانيكي والوسادات المانعة للانزلاق الحمولة بإحكام.

2. عملية النقل: بمجرد تثبيتها، يمكن للرافعة الشوكية رفع اللفة وتحريكها بسلاسة إلى وجهتها (على سبيل المثال، الأرفف، أو خطوط الإنتاج، أو مركبات النقل).

3. عملية التحرير: عند الوصول، يؤدي عكس العملية الهيدروليكية إلى سحب الأسطوانة، مما يفتح الأذرع لتحرير الأسطوانة بشكل آمن على الأرض أو تكديسها.

(بالنسبة للطرازات التي تحتوي على آلية دوران، يمكن للمشغلين ضبط زاوية اللفة بشكل أكبر من خلال أدوات التحكم المساعدة لتلبية احتياجات التنسيب المحددة.)

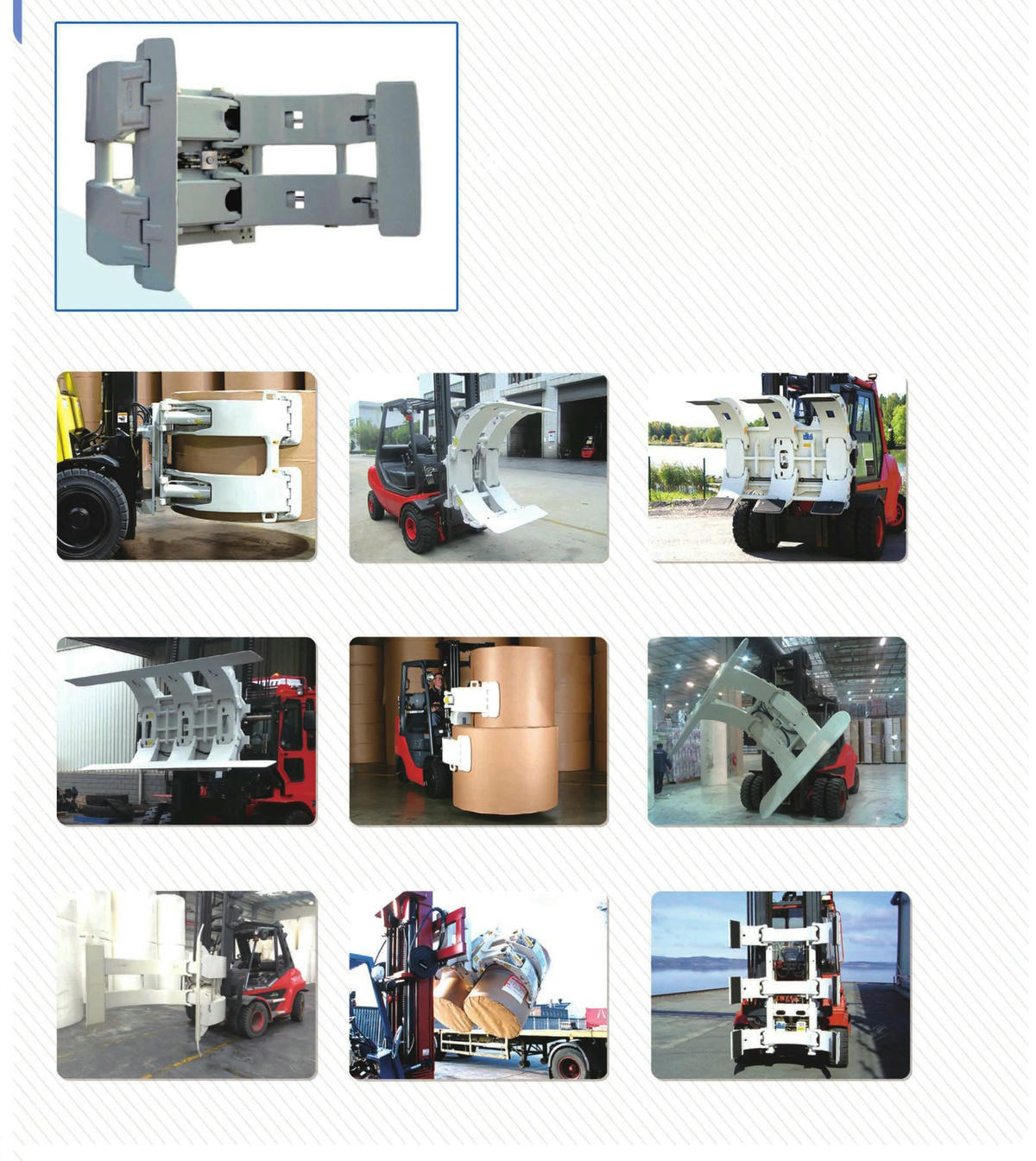

سيناريوهات التطبيق النموذجية

• مصانع الورق: نقل لفات الورق المنتجة حديثًا (على سبيل المثال، ورق الكرافت، ورق الصحف) من خطوط الإنتاج إلى المستودعات أو مركبات التوصيل.

• مصانع الطباعة والتغليف: التعامل مع لفات ورق الطباعة (على سبيل المثال، الورق المطلي، وورق السبورة البيضاء) أو لفات الفيلم البلاستيكي (المستخدمة في مواد التعبئة والتغليف).

• المستودعات اللوجستية: تخزين أو فرز لفات الورق بمواصفات مختلفة، مما يتيح التكديس الكثيف باستخدام الرافعات الشوكية (على سبيل المثال، في الرفوف ذات الطوابق المرتفعة).

• عمليات الموانئ/المحطات: تحميل/تفريغ لفات ورق كبيرة الحجم (تزن عدة أطنان) بسرعة من الحاويات أو السفن، مما يعزز كفاءة الخدمات اللوجستية للاستيراد/التصدير.

من خلال استبدال طرق التجميع أو الرفع اليدوية التقليدية بالمشابك الميكانيكية، يُحسّن مشبك لفات الورق بشكل ملحوظ من سلامة وكفاءة ودقة مناولة لفات الورق. وهو أداة أساسية في عمليات التخزين والخدمات اللوجستية في الصناعات المرتبطة بالورق.
